Уявіть собі конденсатор як найпростішого та найшвидшого «родича» батареї. Обидва пристрої накопичують електричний заряд, але механізм роботи абсолютно різний. Якщо ви розумієте, як працює батарея, знаєте, що вона спирається на хімічні реакції. Один полюс виштовхує електрони, а інший поглинає їх, як ви замикаєте ланцюг. Конденсатор нічого нового не генерує. Він просто готовий, щоб накопичувати електрони.
Сама назва видає суть. Він має «ємність» для зберігання енергії. Все просто. Жодної складної хімії. Тільки нагромадження.
Конденсатори всюди, навіть якщо ви їх рідко помічаєте. Вони варіюються від крихітних пластикових компонентів усередині звичайного калькулятора до величезних суперконденсаторів, здатних рухати гібридні автобуси. Щоб зрозуміти, як вони працюють, необхідно розглянути їх конструкцію, історію та конкретні матеріали, що забезпечують їхнє функціонування.
Анатомія заряду

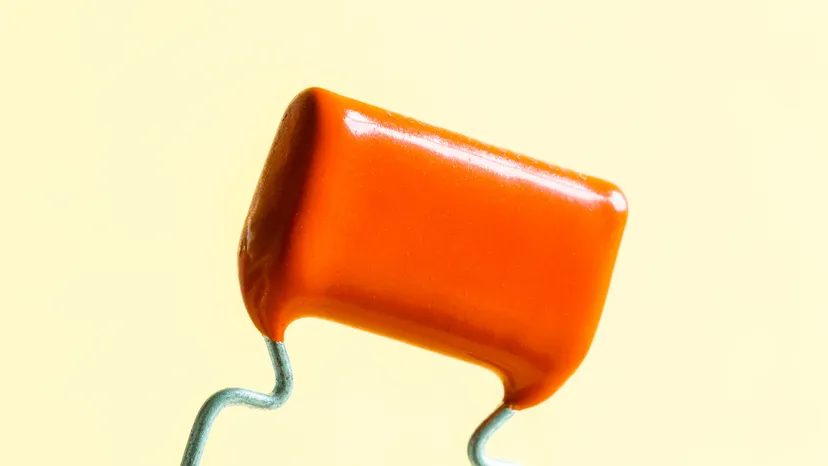

У своїй основі конденсатор є простим. Він складається з двох металевих пластин, розділених непровідним матеріалом, званим діелектриком. Висновки підключаються до цих пластин. Технічно ви можете зібрати свій власний конденсатор з двох листів алюмінієвої фольги та шматка паперу, хоча ємність такого пристрою буде дуже малою.
Ключову роль відіграє діелектрик. Саме він визначає призначення конденсатора. Найпоширенішими матеріалами є слюда, целюлоза, фарфор, тефлон, майлар і навіть повітря. Вибір діелектрика визначає, підходить компонент для високочастотних застосувань або для роботи в умовах високої напруги.
- Повітряні конденсатори часто зустрічаються у ланцюгах налаштування радіоприймачів.
- Майларові конденсатори є стандартними для таймерних кіл у годинах та сигналізаціях.
- Скляні конденсатори справляються із завданнями, що вимагають високої напруги.
- Керамічні конденсатори відмінно працюють у високочастотних пристроях, таких як антени або обладнання для медичної візуалізації (рентгенівські апарати та МРТ).
- Суперконденсатори забезпечують швидкі імпульси потужності, необхідні для електромобілів та гібридних транспортних засобів.
Як відбувається зарядка
Підключіть конденсатор до батареї, і фізика входить у справу. Пластина, підключена до негативного виведення батареї, приймає електрони. Пластина, приєднана до позитивного висновку, віддає електрони батареї.
Після завершення процесу конденсатор утримує напругу, що й джерело. Якщо ви використовуєте батарею напругою 1,5 вольт, конденсатор зарядиться до 1,5 вольт. Тут важливий розмір. Невеликий конденсатор утримує невеликий заряд. Великий конденсатор, можливо, розміром з банком газування, може накопичити достатньо енергії, щоб живити ліхтарик більше хвилини.
Природа демонструє цей принцип у грандіозному масштабі. Блискавка – це, по суті, конденсатор, що працює. Хмара діє як одна пластина, земля — як інша, а блискавка є розрядом між ними. Величезні масштаби цього природного конденсатора дозволяють утримувати колосальний заряд.
Допустимо, ви підключаєте конденсатор наступним чином:
Експеримент із загасаючою лампочкою
Підключіть батарею, лампочку та великий конденсатор у простий ланцюг. Спостерігайте за тим, що відбувається. Коли ви замикаєте ланцюг, струм різко спрямовується від батареї до конденсатора. Лампочка яскраво спалахує, а потім поступово тьмяніє в міру накопичення заряду в конденсаторі. Як тільки конденсатор досягає повної ємності, струм припиняється. Лампочка гасне.
Тепер вимкніть акумулятор. Замкніть клеми дротом. Конденсатор стає джерелом. Струм тече від однієї пластини до іншої. Лампочка знову спалахує, але ненадовго, а потім гасне з виснаженням накопиченої енергії. Це повний цикл розряду. Ви в реальному часі бачите процес накопичення та вивільнення енергії.
Ця проста установка ілюструє основну функцію того, як конденсатор накопичує заряд. Він генерує енергію. Він її накопичує. Потім, коли попит різко зростає чи джерело зникає, він віддає її.
Аналогія з водонапірною баштою
Уявлення про електрони як про воду робить абстрактне поняття конкретним. Уявіть водонапірну вежу, підключену до водопроводу міста.
Коли місцеві насоси працюють на повну потужність, а місто споживає мало води, надлишковий тиск виштовхує воду нагору, в вежу. Вежа діє як буфер. Вона накопичує потенційну енергію у вигляді висоти та тиску.
Пізніше, коли всі включають душ рано-вранці, попит різко зростає. Насоси не справляються поодинці. Водонапірна вежа випускає накопичену воду, підвищуючи тиск та стабілізуючи систему.
Конденсатор робить те саме, але з електронами. Він накопичує заряд, коли пропозиція перевищує негайний попит. Він вивільняє цей заряд, коли ланцюжку потрібен додатковий імпульс. Він згладжує потік. Він запобігає стрибкам напруги, які можуть вивести компоненти з ладу. Він заповнює провали, коли напруга падає.
Розуміння фараду
Тож скільки він може вмістити? Тут на сцену виходить Фарад. Це одиниця ємності. Один фарад є величезною кількістю накопиченого заряду. Більшість конденсаторів, з якими ви зіткнетеся в повсякденній електроніці, вимірюються в мікрофарадах (мкФ), нанофарадах (нФ) або пикофарадах (пФ).
Розмір має значення. Конденсатор більшої ємності накопичує більше заряду при заданій напрузі. Йому потрібно більше часу для заряджання та розряджання. Саме тому лампочка у нашому першому прикладі тьмяніла повільно. “Резервуар” був великим. Потік був рівним.
Конденсатори усюди. Вони фільтрують шум в аудіоапаратурі. Вони стабілізують блоки живлення. Вони накопичують енергію у спалахах фотоапаратів. Вони зберігають дані в пам’яті комп’ютера під час мерехтіння живлення.
Чому це важливо для вас
Ви можете часто бачити конденсатори. Але вони є у зарядному пристрої для вашого телефону. У ноутбуці. У світлодіодній стрічці під кухонними шафами. Без них харчування було б рваним. Нестабільний. Електроніка би посмикувалася. Виходила з ладу.

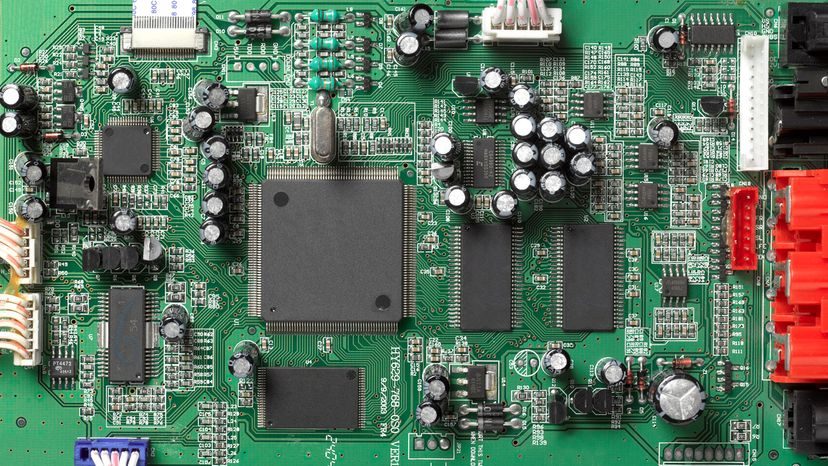

Типи конденсаторів та їх застосування варіюються від крихітних керамічних дисків на друкованій платі до великих циліндричних алюмінієвих електролітичних конденсаторів у старих телевізорах. Кожен типу має свою роль. Кожен має свої обмеження.
Ми побачили, як вони заряджаються. Як розряджаються. Як вони відбивають принцип роботи водонапірної башти. Далі ми докладніше розглянемо різноманітні види. Як вони влаштовані. Чому деякі з них поляризовані, а інші ні. І який із них слід вибрати, коли вашому проекту потрібна додаткова стабільність.
Місткість — це міра потенціалу накопичення заряду конденсатором, а стандартною одиницею виміру є фарад. Але перш ніж ви вирішите взяти один із полиці, запам’ятайте: один фарад – це величезна величина. Якщо говорити у фізичних термінах, конденсатор ємністю 1 фарад часто буває розміром із банку для тунця або пляшку газування об’ємом 1 літр. Саме такі габарити є причиною того, що у більшості електронних компонентів використовуються мікрофаради (мільйонні частки фаради), а не цілі фаради.
Математика, що стоїть за цим явищем, проста, якщо розглянути потік електронів. Один фарад накопичує один кулон заряду при напрузі в один вольт. Один кулон – це приголомшлива кількість електронів: 6,25 x 10^18 штук. Оскільки один ампер дорівнює одному кулону заряду, що протікає за секунду, конденсатор ємністю 1 фарад фактично утримує один ампер-секунду електронів при напрузі 1 вольт.
Проблема масштабу
Чому розмір має значення? Тому що накопичення значної кількості енергії в конденсаторі є непрактичним, якщо не підвищувати напругу.
Порівняйте його з батареєю типу АА. Цей маленький циліндр містить близько 2,8 ампер-годин. При напрузі 1,5 В може живити лампочку потужністю 4 Вт більше години. Якби ви спробували відтворити цю ємність в 2,8 ампер-годин, використовуючи тільки конденсатори при напрузі 1 вольт, вам знадобилося б приблизно 10080 фарад ємності.
Щоб накопичити енергію однієї батареї типу АА в конденсаторі при напрузі 1 вольт, потрібно 10080 фарад.
Якщо один фарад розміром із пляшку газування, то 10 080 фарад – це проблема складських масштабів. Батареї виграють у конденсаторів за густиною енергії при довгостроковому зберіганні. Конденсатори виграють за швидкістю.
Швидкий розряд та ризики безпеки
Головна відмінність конденсатора від батареї полягає у розмірі, а й у швидкості віддачі заряду. Батарея розряджається повільно протягом хвилин або годин. Конденсатор може скинути весь свій заряд за секунду.
Саме ця швидка розрядка є причиною використання конденсаторів у спалахах фотоапаратів. Батарея повільно заряджає спалах конденсатора протягом декількох секунд. Коли ви натискаєте на спуск, конденсатор майже миттєво скидає всю накопичену енергію спалаху. Результатом сліпуче яскравий спалах світла, який триває всього кілька мікросекунд.
Високопотужні лазери використовують той самий принцип, забезпечуючи миттєві інтенсивні спалахи, які миттєво розплавили батарею. Але ця швидкість несе у собі небезпеку. Великі конденсатори можуть зберігати смертельно небезпечний заряд навіть після вимкнення живлення. Саме тому на телевізорах і спалахах фотоапаратів є попередження: їх розтин може піддати вам удару високою напругою, здатною вбити.
Функції в ланцюгах крім накопичення
Конденсатори роблять набагато більше, ніж просто чекають, щоб вибухнути. Вони виконують три критичні ролі в електронних схемах:
- Швидкі резерви енергії: Як видно на прикладі спалахів та лазерів, конденсатори забезпечують імпульси потужності, які батареї не можуть підтримувати протягом тривалого часу.
- Згладжування напруги: У джерелах живлення часто присутні «пульсації» або стрибки. Великий конденсатор діє як амортизатор, поглинаючи піки напруги та заповнюючи провали, щоб створити стабільну лінію постійного струму.
- Блокування постійного струму: Конденсатор блокує постійний струм (DC) після заряджання, але пропускає змінний струм (AC). Оскільки змінний струм коливається, конденсатор постійно заряджається та розряджається, ефективно пропускаючи сигнал, але блокуючи будь-яке постійне зміщення.
Дуель за винахід
Хто насправді винайшов конденсатор? Це залежить від того, кого ви запитаєте, тому що історія часто віддає перевагу більш відомому імені.
Відомості вказують на німецького вченого Евальда Георга фон Клейста, який винайшов пристрій у листопаді 1745 року. Однак через кілька місяців голландський професор Пітер ван Мюссенбрук з Лейденського університету створив практично ідентичний пристрій. Він назвав його лейденською банкою, і вона стала стандартним зразком для ранніх конденсаторів.
Клейст не мав докладних записів та академічного престижу його голландського колеги. Протягом століть його ігнорували. Сьогодні історики визнають, що їхні роботи були незалежними та випадковими. Тепер обидва одержують рівні заслуги, але назва «лейденська банка» збереглася, нагадуючи нам про те, що в науці видимість часто має таке ж значення, як і саме відкриття.
Від банок до фарад: Еволюція конденсатора
Початковий лейденський жбан був дуже примітивним. Візьміть скляну банку. Наповніть водою наполовину. Обклейте фольгою як внутрішню, і зовнішню поверхні. Саме скло служило діелектриком — ізолятором, який розділяє заряди, хоча ранні дослідники помилково вважали, що активним компонентом є вода. Через пробку зверху зазвичай протягався металевий ланцюг або дріт, що звисає в рідину. Підключіть цей ланцюг до статичного генератора. Банк почне накопичувати два рівні, але протилежні заряди, перебуваючи в напруженій рівновазі. З’єднайте їх дротом, і ви отримаєте іскру. Або удар струмом.
Бенджамін Франклін експериментував із цими банками. Він виявив, що плоский лист скла працює не гірше, ніж вигнутий. Це відкриття привело його до винаходу “плоського конденсатора”, також відомого як квадрат Франкліна. Він відмовився від форми банки, але зберіг принцип.
Через кілька десятиліть англійський хімік Майкл Фарадей розвинув цю концепцію і зробив її практично застосовною. Він більше не просто грав із іскрами. Він намагався накопичувати невикористані електрони зі своїх експериментів. Результатом став перший робочий конденсатор, сконструйований з масивних бочок з-під олії, обклеєних металом. Це була не просто лабораторна дивина. Це стало основою передачі електроенергії великі відстані. Без праць Фарадея енергосистема у вигляді, як ми її знаємо, не існувала б. Його досягнення у цій галузі були настільки значними, що одиниця виміру ємності була названа фарадом на його честь.
Часті питання про конденсатори
Що робить конденсатор?
Він забезпечує дуже швидке вивільнення електричної енергії, що не може зробити батарея. Батареї «капають» енергією. Конденсатори “виливають” її. Візьміть електронний спалах камери. Їй миттєво потрібний потужний імпульс. Батарея не впорається. Конденсатор – впорається.
Чи може конденсатор вбити?
Так. Великий заряджений конденсатор, такий як ті, що зустрічаються у старих телевізорах або спалахах для фотоапаратів, несе небезпечний заряд. Він може завдати смертельного удару струмом. Не покладайтеся на те, що пристрій безпечний, тому що він відключений від мережі.
Чи є конденсатор батареєю?
Ні. Їх часто плутають, оскільки обидва пристрої накопичують електричну енергію. Але їх принципи роботи абсолютно різні. Конденсатор простіший. Він накопичує електрони. Він не робить їх. Батарея ґрунтується на хімічних реакціях. Конденсатор є лише фізичне накопичення.
Що таке конденсатор?
Це електронний компонент, який забирає енергію з джерела та накопичує її. Усередині знаходяться висновки, підключені до двох металевих пластин. Між ними знаходиться непровідна речовина. При активації накопичений електричний заряд вивільняється за секунду.
