Як кабельне телебачення еволюціонувало від підсилювачів сигналу до шлюзів в інтернет
У 1950-х роках американське телебачення було суто локальним явищем. Чотири великі мережі домінували в ефірі, але їхня зона покриття була фізично обмежена. Телевізійні сигнали передаються прямими лініями від передаючих антен до вашого телевізора. Якщо ви мешкали в плоскій долині, вам пощастило. Якщо ви були приховані у віддалених горах чи глибоко за хребтом? Ви мали статичний шум. Або сигналу не було зовсім. Проте телебачення швидко стало центральною нервовою системою американської культури. Люди в цих сліпих зонах не бачили шоу, про які говорили всі інші.
Рішення було брутальним, але ефективним. 1948 року жителі віддалених долин Пенсільванії побудували антени на пагорбах і проклали кабелі прямо у свої вітальні. Це було тимчасовим рішенням для постійної проблеми. Та ж базова архітектура — збирання сильного сигналу на великих відстанях і його передача в будинки — у результаті еволюціонувала масштабну інфраструктуру, на яку ми покладаємося сьогодні. На початку 1990-х ця технологія стала настільки поширеною, що майже половина домогосподарств США була підключена до кабельного телебачення.
Сьогодні визначення “кабельної системи” кардинально змінилося. Ми більше не просто дивимось телевізор. Сучасні американські кабельні мережі надають сотні каналів приблизно 60 мільйонам домогосподарств. Що ще важливіше, вони є основою високошвидкісного доступу до Інтернету для мільйонів людей. Деякі системи навіть беруть на себе функції телефонного зв’язку та доставляють нові методи подачі контенту прямо на екран. Це складна мережа обладнання та програмного забезпечення, яка доставляє все – від освітнього контенту до спеціалізованих каналів – прямо до вашого журнального столика.
Підсилювальне вузьке місце
Найбільш ранні версії цієї мережі були величезними наземними супутниковими тарілками з дуже довгими мідними кабелями, що з’єднують центральну антену з обладнанням абонентів. Але мідь – не чарівний провід. У міру проходження електричного сигналу через кабель він втрачав потужність. Згасання відбувалося швидко. Щоб зображення не перетворилося на сірий шум, кабельні оператори були змушені розміщувати підсилювачі на лінії через регулярні інтервали для посилення сигналу.
Це створило серйозні технічні проблеми, які переслідували галузь упродовж десятиліть. Білл Уолл, технічний директор з абонентських мереж великого виробника обладнання Scientific-Atlanta, наголошував на серйозності проблеми.
«У кабельній системі сигнал може пройти через 30 або 40 підсилювачів, перш ніж потрапити до вашої оселі, приблизно один кожні 1000 футів», — пояснював Уолл.
Кожен підсилювач додавав свої спотворення. Проникав гомін. Краї зображення розмивалися через спотворення. І якби навіть один підсилювач у цьому ланцюжку вийшов з ладу, вся лінія відключалася б для всіх абонентів, що йдуть за ним по ланцюжку. Кабельне телебачення набуло репутації ненадійного і візуально поступається ефірному телебаченню. Це була тендітна система, скріплена кількістю підсилювачів, достатньою для невеликого містечка.
Галузь розуміла, що такий стан справ нестійкий. Стеля якості була низькою, а витрати на обслуговування — високими. Кінець 1970-х став переломним моментом. Інженери зрештою розробили найкращі технології для вирішення проблеми підсилювачів та стабілізації шляху сигналу. Що ще важливіше, у той же період були розроблені нові методи розміщення більшої кількості програм у існуючій смузі пропускання. У результаті було закладено основу наступного вибухового зростання контенту.
Більше каналів
Як тільки шлях сигналу було налагоджено, фокус змістився з чистої надійності на пропускну здатність. Старі аналогові системи обмежувалися фізичною шириною діапазону частот, доступного передачі. Але в міру поліпшення коефіцієнта посилення та вдосконалення методів модуляції кабельні оператори змогли запакувати більше каналів у той самий фізичний кабель. Йшлося не просто про додавання кількох локальних каналів; це було про створення різноманітності. Глядачі, які раніше мали на вибір три варіанти, раптово здобули десятки. Ця трансформація з утилітарного сервісу до розважального центру змінила спосіб споживання медіа людьми та заклала основу для культури за запитом, у якому ми живемо сьогодні.
Перемикач VHF/UHF, про який ви забули
На початку 1950-х років оператори кабельного телебачення відчайдушно шукали рішення. Вони хотіли використовувати мікрохвилі для прийому сигналів із віддалених вишок. Навіщо? Це дозволяло доставляти телебачення людям, які живуть далеко і не мають змоги дивитися звичайні трансляції. Це також вирішувало складну проблему на Північному Сході США, пов’язану з наданням клієнтам кількох версій однієї і тієї ж мережної станції. Вперше кабелі перестали просто «володіти» сигналом. Тепер це означало «вибір».
Ці зміни змусили виробників побутової техніки переглянути підхід до оформлення віталень. Вони додали в нові телевізори фізичний перемикач. Вам доводилося вручну перемикатися між двома різними схемами налаштування.
Одна із схем відповідала розподілу частот Федеральної комісії зв’язку (FCC). Інша відповідала заплутаним і змінним схемам, які у кабельних системах. Це були не просто незначні коригування. Обидві схеми по-різному відображали радіоспектр.

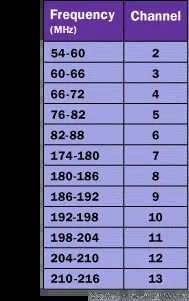

В обох системах одна телевізійна станція отримувала 6 мегагерц (МГц) смуги пропускання. Спочатку FCC зарезервувала 12 каналів для діапазону дуже високих частот (VHF). Ці частоти були згруповані. Вони були розділені на дві різні групи, щоб уникнути перешкод для існуючих бездротових служб.
Потім, коли всі захотіли телевізор, FCC знадобилося більше місця. Вони відкрили спектр ультрависоких частот (UHF). Канали з 14 до 69 стиснуті в діапазоні 470–812 МГц.
Операторам кабельного телебачення не потрібно було турбуватися про бездротові перешкоди. Вони могли використовувати «середні» частоти – проміжок між VHF та UHF, який ігнорували мовники. Це дозволило включити в мікс канали з 14 до 22. Канали з 1 по 6 були розміщені в нижній частині діапазону. Інші зайняли вищі позиції.
Перемикач CATV/антена на тюнері телевізора діє як воротар. Він повідомляє приймачеві, чи слід пропускати середньочастотний проміжок або налаштовуватись безпосередньо через нього. Ігнорування цього перемикача може призвести до шуму, «мертвих зон» і розчарування.
Чому на екрані є «привиди»?
Це технічна причина, через яку кабельні системи не можуть просто ретранслювати ті самі частоти VHF по проводах, що використовуються станціями доставки.
Кабельні системи спроектовані так, щоб екранувати сигнал. Вони походять від того, що коаксіальний кабель блокує зовнішні шуми. ТБ призначений для прийому або кабельного входу, або сигналу з антени. Але сигнали можуть просочуватися назовні. Роз’єм несправний. Екран пошкоджено.
Ситуація стає дивною, якщо зовнішні перешкоди перебувають у тій самій частоті каналу, як і кабельний сигнал. У чому проблема? У швидкості.
Радіохвилі поширюються у повітрі майже зі швидкістю світла. Сигнали, що передаються по коаксіальному кабелю, рухаються приблизно зі швидкістю дві третини від швидкості світла.
В результаті виникає розсинхронізація за часом. Прямий ефірний сигнал і кабельний сигнал надходять на тюнер телевізора з різницею секунди. Зображення виглядає подвійним. Цей артефакт називається «примарним зображенням».
Оператори кабельного телебачення оминають цю проблему, змінюючи частоти. Це вирішення фізичної проблеми, яка й досі турбує деякі традиційні установки.
Супутники змінили правила гри
У 1972 році система кабельного телебачення у Вілкс-Баррі, штат Пенсільванія, зробила радикальний крок. Вони запустили перший канал “оплата за перегляд”. Ви платите, щоб переглянути фільм або боксерський поєдинок. Він називався Home Box Office або HBO.
Він залишався локальним протягом кількох років. І до 1975 року архітектура американського телебачення остаточно сформувалася.
HBO почав доставку сигналів на **геосинхронні орбітальні супутники. Супутник потім транслював сигнал назад у кабельні системи у Флориді та Міссісіпі. Це більше не був місцевий прийом. Це було національне поширення.
Ці ранні супутники могли обробляти до 24 каналів, сказав Білл Уолл із Scientific-Atlanta. Інфраструктура, необхідна прийому цього сигналу, величезна. Оператори кабельного телебачення використовують тарілки діаметром 10 метрів. *Для кожного каналу потрібна окрема тарілка.
Це було недешево. Це було громіздко. Але це працювало. Креслення сучасної кабельної доставки нарешті було створено.
Війни за пропускну спроможність
У міру вибухового зростання кількості варіантів програмування вузьким місцем стала пропускна спроможність. Ранні кабельні системи працювали на частоті 200 МГц. Це дозволяло розмістити 33 канали. Цього було замало задоволення попиту.
Технології розширювали межі. Пропускна спроможність збільшилася до 300 МГц. Потім до 400 і, нарешті, до 500 МГц.
Зрештою частота системи досягла 550 МГц. Кількість каналів підскочила до 91.
Два великі технологічні зрушення завершили справу. Оптичне волокно замінило мідний провід під час передачі великі відстані. Аналого-цифрове перетворення очищує сигнал. Якість покращала. Кількість доступних каналів продовжувала зростати.
Ми приймали це як належне протягом десятиліть. Поки що Інтернет не зробив застарілим поняття «список каналів». Устаткування еволюціонувало. Не потрібно перемикатися між VHF/UHF. «Примари» зникли. Але інфраструктура, побудована в ході цих гарячкових перегонів за пропускною спроможністю, досі лежить в основі того, як ми споживаємо медіа сьогодні.
Перехід на оптоволокно та цифрові технології
Інфраструктура, що забезпечує роботу наших телевізорів, змінилася 1976 року. Кабельні оператори почали використовувати оптоволоконний кабель для магістральних ліній, замінивши старі коаксіальні дроти, які йшли від головного вузла (head-end) у район. Головний вузол – це центральний хаб, де сигнали приймаються, розподіляються каналами і передаються в мережу. До кінця 1970-х років оптоволокно стало досить зрілою технологією, щоб стати рентабельним рішенням передачі сигналів великі відстані.
Головна перевага? Найменші втрати сигналу. Коаксіальні кабелі деградують з відстанню, вимагаючи постійних підсилювачів для посилення сигналу. Ранні системи на основі оптоволокна скоротили кількість підсилювачів, необхідних між головним вузлом та будинком, із 40 до приблизно шести. Системи, побудовані після 1988 року, пішли ще далі, часто потребуючи всього одного або двох підсилювачів для більшості абонентів. Найменша кількість підсилювачів означала менше точок відмови і набагато чистіший сигнал.
Цей перехід також відкрив можливості для кастомізації. Одна лінія оптоволокна могла обслуговувати сотні домогосподарств, дозволяючи провайдерам адресно надсилати повідомлення чи послуги у конкретні райони. У 1990-і роки таке угруповання виявилося ідеальним для локальних мереж і доступу в Інтернет через кабельні модеми.
Цифровий стиск та ємність
У 1989 році компанія General Instruments продемонструвала, що аналогові сигнали можуть бути перетворені на цифровий формат і вміститися у стандартний 6-МГц телевізійний канал. Використовуючи стиснення MPEG, сучасні системи кабельного телебачення (CATV) можуть стиснути до 10 відеоканалів в смугу пропускання одного аналогового каналу. При загальній смузі пропускання системи в 550 МГц це відкриває можливість для майже 1000 каналів відео. Цифрові технології також додають корекцію помилок, зберігаючи зображення чітким.
Цей перехід до цифрових технологій революціонізував спосіб, яким кабельні компанії обробляють платний контент.
Шифрування проти скремблювання
Перша система скремблювання, продемонстрована в 1971 році, працювала за рахунок видалення синхронізуючого сигналу під час передачі. Блок абонента мав відновити його. Пізніші методи вводили сигнал на зміщеній частоті, щоб спотворити зображення, яке потім телевізор фільтрував. Результатом зазвичай був рваний, заплутаний хаос.
Цифрові системи не скремблюють. Вони “шифрують”. Сигнал кодується таким чином, що без правильного ключа цифро-аналоговий перетворювач не може інтерпретувати бітовий потік для тюнера телевізора. Якщо ви спробуєте подивитись без ключа, система просто покаже синій екран чи рекламу. Це чистіше, складніше зламати та фундаментально відрізняється від старого аналогового шуму.
